COLUMNAS DE DESTILACIÓN

Columnas de destilación y fraccionamiento

En el mundo de la química, tanto a escala de laboratorio como industrial, la capacidad de separar y purificar sustancias es fundamental para la investigación, el desarrollo y la producción. Entre las herramientas más importantes para lograr este objetivo se encuentra la columna de destilación. Este equipo es el corazón de cualquier proceso de destilación fraccionada, permitiendo la separación eficiente de componentes líquidos con puntos de ebullición diferentes, incluso cuando estos son muy cercanos.

Comprender cómo funciona una columna de destilación, sus distintas configuraciones y sus aplicaciones es esencial para obtener productos puros y optimizar procesos en diversas industrias, desde la petroquímica hasta la farmacéutica.

¿Qué es una columna de destilación y cuál es su objetivo?

Una columna de destilación es un aparato diseñado para separar mezclas líquidas mediante el proceso de destilación fraccionada. Su función principal es maximizar el contacto entre el vapor que asciende y el líquido que desciende, facilitando así la transferencia de masa y calor que lleva a la separación de los componentes.

• El principio de la destilación fraccionada: múltiples evaporaciones y condensaciones. A diferencia de la destilación simple, que solo permite una única etapa de vaporización y condensación, una columna de destilación permite que este proceso se repita múltiples veces a lo largo de su altura. A medida que el líquido de la mezcla se calienta y vaporiza en la base de la columna, el vapor asciende. Al encontrarse con superficies más frías dentro de la columna (ya sean platos, empaques o hendiduras), parte de este vapor se condensa, formando un líquido enriquecido en el componente menos volátil. Simultáneamente, el líquido descendente se vuelve a vaporizar parcialmente al entrar en contacto con el vapor más caliente que sube, enriqueciendo este último con el componente más volátil. Este ciclo continuo crea un gradiente de temperatura y composición a lo largo de la columna: los componentes de menor punto de ebullición se concentran en la parte superior, mientras que los de mayor punto de ebullición permanecen en la parte inferior.
• Aplicaciones clave: pureza en la industria y el laboratorio. La capacidad de una columna de destilación para separar componentes con gran precisión la convierte en un pilar en la industria química, farmacéutica, petroquímica y alimentaria. En el laboratorio, son indispensables para purificar reactivos, aislar productos de síntesis y realizar análisis complejos que requieren muestras de alta pureza. Sin estas columnas, la producción de muchos productos esenciales, desde combustibles hasta medicamentos, sería inviable o de una calidad muy inferior.

Tipos de columnas de destilación: adaptándose a cada necesidad

El diseño de una columna de destilación varía significativamente según la escala de la operación, la naturaleza de la mezcla a separar y la eficiencia de separación requerida.

Columna de platos (o bandejas): para grandes volúmenes y alta eficiencia

Las columnas de platos son las más comunes en la industria a gran escala, como en las refinerías de petróleo. Consisten en un cilindro vertical con una serie de platos o bandejas horizontales apilados a intervalos regulares. Cada plato actúa como una etapa de equilibrio vapor-líquido. El vapor asciende a través de orificios o tapas de burbujeo en cada plato, burbujeando a través del líquido acumulado en la bandeja. El líquido, por su parte, fluye de un plato al siguiente inferior. Su diseño permite una gran capacidad de procesamiento y una alta eficiencia de separación.

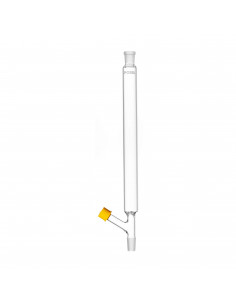

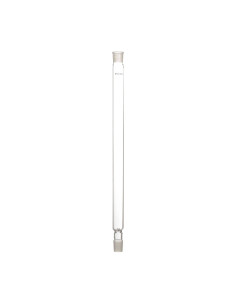

Columna empaquetada: flexibilidad y baja caída de presión

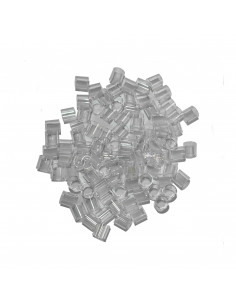

En lugar de platos, estas columnas están rellenas con materiales inertes que proporcionan una gran superficie para el contacto vapor-líquido. Los rellenos pueden ser aleatorios (como anillos Raschig, anillos Pall o sillas Intalox) o estructurados (como la malla de alambre o láminas corrugadas).

• Relleno aleatorio: Son económicos y fáciles de instalar, adecuados para una variedad de separaciones.
• Relleno estructurado: Ofrecen una mayor eficiencia de separación y una menor caída de presión que los rellenos aleatorios, siendo ideales para aplicaciones que requieren un alto rendimiento con menor consumo energético. Las columnas empaquetadas son muy versátiles y se utilizan en procesos donde una baja caída de presión es crítica o donde se manejan fluidos corrosivos.

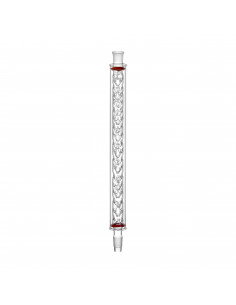

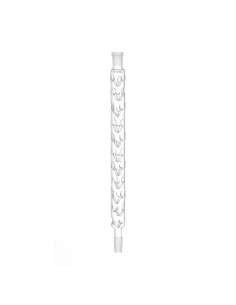

Columna Vigreux: ideal para laboratorio y pequeñas escalas

Las columnas Vigreux, aunque más sencillas que las industriales, son una versión de columna de destilación muy utilizada en laboratorios. Se caracterizan por sus hendiduras de vidrio internas dispuestas en espiral o en zigzag. Estas hendiduras aumentan la superficie de contacto entre el vapor ascendente y el líquido condensado descendente, permitiendo múltiples ciclos de evaporación-condensación. Son económicas, fáciles de limpiar y proporcionan una eficiencia de separación considerablemente mejor que una destilación simple, siendo perfectas para purificaciones a pequeña escala en investigación y docencia.

Columna de destilación giratoria (spinning band column): máxima eficiencia

Para separaciones extremadamente difíciles de mezclas con puntos de ebullición muy cercanos, se emplean las columnas de destilación rotatoria. Estas columnas contienen una banda giratoria de alta velocidad que crea una película delgada de líquido en la pared de la columna y genera una gran superficie de contacto entre el vapor y el líquido. Ofrecen la mayor eficiencia de separación y se utilizan en aplicaciones de investigación de alta pureza, como la separación de isótopos o la purificación de compuestos orgánicos complejos.

Componentes clave de un sistema de columna de fraccionamiento

Más allá de la columna en sí, un sistema de destilación completo incluye otros elementos esenciales que garantizan su funcionamiento.

• Matraz de destilación/reboiler: donde la mezcla inicial se calienta para generar el vapor que entra en la base de la columna. El reboiler es un intercambiador de calor que suministra la energía necesaria para la vaporización.

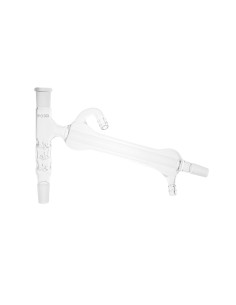

• Condensador: ubicado en la parte superior de la columna, el condensador enfría el vapor purificado para convertirlo nuevamente en líquido. Hay varios tipos, como los de camisa ( Liebig), los de reflujo o los de serpentín, dependiendo de la aplicación.
• Colector/receptor: es el recipiente donde se recolecta el producto destilado purificado (destilado o fracción). Puede ser un matraz o un tanque de almacenamiento.
• Sistema de control de temperatura y presión: sensores, termopares y manómetros son vitales para monitorear y controlar las condiciones dentro de la columna, asegurando que el proceso de destilación se mantenga en los parámetros óptimos para una separación eficiente.
• Bombas de vacío/sistemas de vacío: para destilaciones de compuestos sensibles al calor o con puntos de ebullición muy altos, se utiliza un sistema de vacío para reducir la presión interna de la columna, disminuyendo así los puntos de ebullición de los componentes y evitando su degradación.

Factores que influyen en el rendimiento de una columna de destilación

Varios parámetros críticos deben considerarse para optimizar la eficiencia y el rendimiento.

• Número de platos teóricos: cuantos más platos teóricos posea una columna, mayor será su poder de separación y la pureza de los productos obtenidos. Este número depende del diseño de la columna (longitud, tipo de empaque o platos).
• Relación de reflujo: la relación de reflujo es la cantidad de líquido condensado que se devuelve a la columna en comparación con la cantidad de producto destilado que se recolecta. Una mayor relación de reflujo mejora la separación, pero también consume más energía y tiempo.
• Caída de presión: la resistencia al flujo de vapor a través de la columna se conoce como caída de presión. Una caída de presión excesiva puede limitar la capacidad de la columna o incluso hacer que el proceso sea inviable, especialmente en destilaciones a vacío.
• Flujo de calor: el control preciso del calor suministrado al reboiler y la eliminación de calor en el condensador son fundamentales para mantener el equilibrio térmico y el gradiente de temperatura adecuado a lo largo de la columna.
• Propiedades de la mezcla: las propiedades físicas de los componentes (puntos de ebullición, presiones de vapor, azeótropos) influyen directamente en la facilidad o dificultad de la separación y, por lo tanto, en el diseño y operación de la columna.

Mantenimiento y cuidados para las columnas de destilación

El mantenimiento adecuado es crucial para la longevidad y la eficiencia de tus equipos.

• Limpieza regular: Es fundamental limpiar la columna de destilación después de cada uso para evitar la acumulación de residuos que puedan obstruir los platos o el empaque, o contaminar futuras muestras.
• Inspección visual: Realiza inspecciones periódicas en busca de grietas, fracturas o corrosión, especialmente en las juntas y conexiones. Cualquier daño puede comprometer la seguridad y la eficiencia del proceso.
• Almacenamiento correcto: Guarda las columnas de vidrio en soportes adecuados que eviten golpes y roturas, y las industriales deben seguir las pautas de almacenamiento para prevenir la corrosión o deformación.
• La columna de destilación es una pieza de ingeniería química que permite la purificación de sustancias a un nivel que sería inalcanzable por otros medios. Desde los sencillos equipos de laboratorio hasta las imponentes estructuras industriales, su principio de funcionamiento se mantiene constante: el aprovechamiento de las diferencias en los puntos de ebullición para lograr separaciones precisas. Dominar el uso y la selección de la columna adecuada es un pilar fundamental para la calidad y eficiencia en un sinfín de procesos científicos e industriales.
